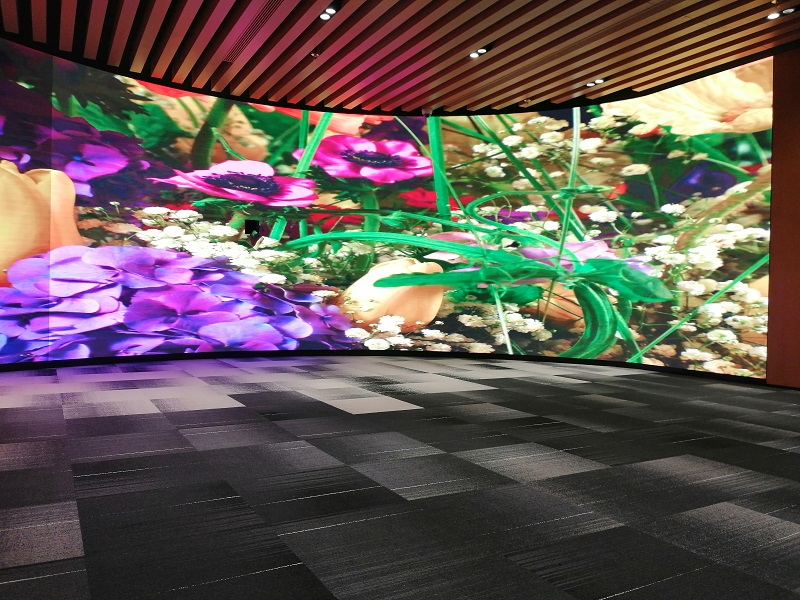

目前室內拼接大屏幕市場微間距LED拼接屏、DLP背投拼接屏、LCD液晶拼接屏三分天下，其中尤以微間距LED拼接屏勢頭最盛，其無拼縫、高亮度、高灰度、高對比度、超長使用壽命等特點更是其他拼接類型所無法匹敵，因而得到了市場的高度認可，并迅速搶占了室內拼接市場的大量份額。

微間距LED拼接屏能帶來如此多的優良性能，與其在無拼縫、平整度上的完美表現離不開，而這些又主要利益于微間距LED制造中應用的關鍵工藝及箱體結構，即高精度CNC加工工藝和壓鑄鋁箱體，下面我們就來簡單介紹LED箱體結構與安裝。

LED拼接顯示屏的箱體安裝方式有哪些?

關于LED的箱體與安裝

LED拼接顯示屏的箱體安裝目前主要有以下幾種：

一、 托架磁吸式安裝

托架磁吸式安裝方式主要應用于顯示效果要求不太嚴格、前維護的應用場合，不需要后部安裝空間，安裝簡單，但幾乎沒有平整度和拼縫調整機構設計，安裝后需要對LED控制系統和線材后部走線安裝，相對于其他安裝方式，難以保證安裝后整屏的平整度和拼縫，由此帶來的后果就是顯示效果一般。

二、 簡易箱體式安裝

采用這種安裝方式的LED顯示單元，接收卡和開關電源一般已經整合在箱體內，不需要另外安裝和配置走線，箱體主要采用鐵皮材質，安裝較為簡單，主要應用于對顯示效果有所要求、易于安裝維護、后維護使用的場合;箱體的加工工藝較為粗陋，精度不高;由此帶來的結果是其對拼縫和平整度的調節精度一般。

三、 傳統壓鑄鋁箱體安裝

每個顯示單元箱體均采用高標準模具級加工處理，小型壓鑄鋁結構，高精度CNC處理加工，采用模塊化安裝結構，具備拼縫和平整度調節機構，例如Voury的微間距LED顯示屏，采用拼縫微調技術，水平及垂直調節均誤差≤0.01mm，從而使拼接誤差近乎為零，實現屏體平整無凹凸，消除畫面亮暗線，整屏平整度<0.1mm。

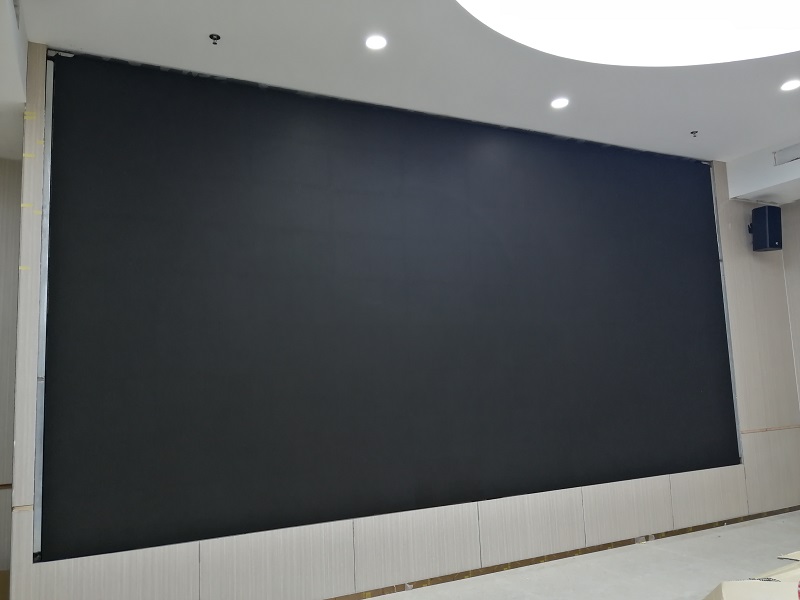

隨著LED顯示屏的快速發展，無論是在室外廣場或者院校還是車站以及商場等等場合，led顯示屏都是無處不在的，然而隨著led顯示屏普及應用，led顯示屏在使用的過程中往往會出現LED大屏不亮或者花屏的情況，那么出現LED大屏不亮或者花屏的原因有哪些呢？首先需要明白一點，led顯示屏花屏無法正常顯示的原因是有很多種的，不同的花屏原因有不同的解決方法，華邦瀛小編為您解答一下：

花屏原因：新安裝的led顯示屏第一時間就出現花屏現象。解決方法：新裝屏出現花屏極大的可能是因為控制卡設置掃描方式不對，或者是排線沒有插對或者沒有插好，重新設置控制卡和檢查排線。

花屏原因：有一定使用壽命的led顯示屏出現花屏現象，比如led顯示屏有幾塊花屏。解決方法：首先是排除控制卡故障，確認控制卡沒有問題后，最大的可能就是led單元板進水燒壞了電源或者芯片，找到燒壞的模組/電源更換即可。

花屏原因：LED顯示屏有一半花屏顯示不正常，如出現一半黑屏，花屏，只有一半顯示，出現整屏不顯示現象可能的故障原因及解決方法如下：

1.交流電配電柜沒開——打開配電柜開關;

2.計算機停止工作——打開計算機，使電腦工作;

3.發送卡沒信號，綠燈不閃爍——設置顯卡進入復制模式，如仍不能解決問題就換發送卡;

4.發送卡到屏體的信號線斷開——檢測通訊線，如仍不能解決問題就換網線;

出現整屏顯示不正常這種現象可能的故障原因及解決方法如下：

1.接收卡內部程序不對——重新發送接收卡程序;

2.電腦顯卡或視頻源出現問題——更換顯卡或視頻源;

3.發送卡DVI線松動——重新插入并固定DVI線;


常見故障及解決方案

    1、顯示屏不工作、發送卡綠燈閃爍(做成收放式)

　　故障原因：屏體沒有供電;網線沒有連接好;接收卡無供電或者供電電壓過低;發送卡壞;信號傳輸中間設備連接或者有故障(如：功能卡，光纖收發盒)。

　　故障排除方法：檢查確認屏體供電正常;檢查重新連接網線;確保電源直流輸出供電在5-5.2V;更換發送卡;檢查連接或者更換功能卡(光纖收發盒)。

　　2、顯示屏不工作、發送卡綠燈不閃爍

　　故障原因：DVI或HDMI線未接好;顯卡控制面板里復制或擴展模式?jīng)]有設置;軟件選擇了關閉大屏電源;發送卡沒有插到位或者發送卡有問題。

　　故障排除方法：檢查DVI線接頭;重新設置復制模式;軟件選擇開啟大屏電源;重插發送卡或者更換發送卡。

　　3、啟動時提示“大屏幕系統沒有找到”

　　故障原因：串口線或者USB線與發送卡沒連接;電腦COM或者USB口壞;串口線或者USB線壞;發送卡壞;沒有安裝USB驅動。

　　故障排除方法：確認并連接好串口線;更換電腦;更換串口線;更換發送卡;安裝新版軟件或者單獨安裝USB驅動。

　　4、與燈板等高的長條不顯示或者部分不顯示、缺色

　　故障原因：扁平排線或者DVI線(適用潛水艇系列)接觸不好或斷開;交接處顯示燈板前者輸出或后者輸入有問題。

　　故障排除方法：重插或更換排線;先確定哪塊顯示模組有故障然后更換維修。

　　5、部分模組(3-6塊)不顯示

　　故障原因：電源保護或損壞;AC電源線接觸不好。

　　故障排除方法：檢測，確認電源供電正常;重新連接電源線。

　　6、整個箱體不顯示

　　故障原因：220V供電線未接好;網線傳輸有問題;接收卡損壞;HUB板插錯位。

　　故障排除方法：檢查供電線;確認更換網線;更換接收卡;重新插HUB。

　　7、整屏花點、圖影紐動

　　故障原因：驅動加載程序不對;電腦和屏的網線太長或者質量不好;發送卡壞。

　　故障排除方法：重新操作加載接收卡文件;減短網線長度或者更換;更換發送卡。

　　8、整個顯示屏每個顯示單元顯示相同的內容

　　故障原因：沒有發送顯示屏連接文件。

　　故障排除方法：重新設置發送連屏文件，并在發送的時候連接電腦的網線插在發送卡靠近指示燈的輸出口。

　　9、顯示屏亮度很低，顯示圖像模糊

　　故障原因：發送卡程序出錯;功能卡設置不對。

　　故障排除方法：恢復發送卡默認設置并保存;設置顯示屏監控最小亮度值為80以上。

　　10、整屏畫面晃動或重影

　　故障原因：檢查電腦與大屏之間的通訊線;檢查多媒體卡與發送卡的DVI線;發送卡壞。

       故障排除方法：把通訊線重插或更換;把DVI線沖插加固;更換發送卡。
